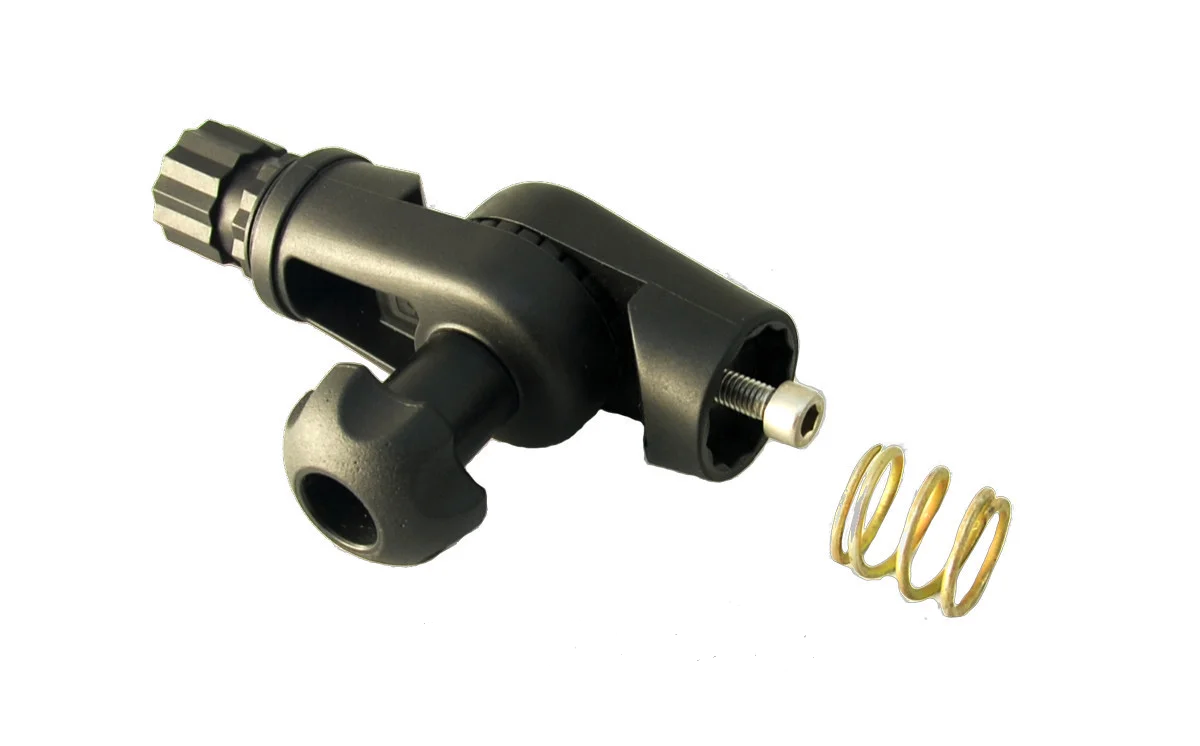

Поворотно-похилий вузол Borika Ta221

  Поворотно-похилий вузол замінює перехідник Af221 і дає можливість зробити поворот пристрою FASTen™, встановленого в замок. Складається з поворотно-нахиленого адаптера з поліаміду. З'єднання вироблене болтом із неіржавкої сталі та ручки-гайки.
У спільному використанні Ta221 з монтажними майданчиками для обладнання та подовжувачами Ex можна створювати складніші, комбіновані конструкції. На адаптері є ущільнювальне кільце, яке необхідно періодично змащувати силіконовим мастилом. Силіконове мастило призначене для змащення рухомих частин замка й адаптера з кільцем ущільнювача, змащення запобігає утворенню водяної плівки та не дає їй замерзати, що забезпечує надійну роботу в умовах низьких температур.

1 Інструкція щодо заміни перехідника Af221 на поворотно-похилий вузол FASTenTM

1  Викрутіть гвинт в основі перехідника Af221.

2  Зніміть перехідник, гайку та гвинт із пристрою FASTenTM

3  Встановіть еластичну прокладку між пристроєм і поворотним пристроєм.

4  Переставте пристрій на поворотно-похилий вузол.

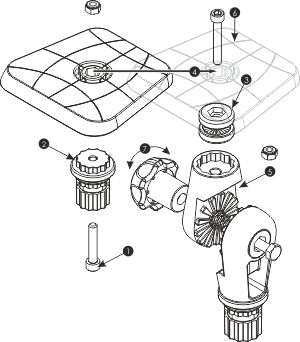

5  Вкладіть гайку в паз, як показано на схемі.

6  Закрутіть гвинт через пристрій FASTenTM у гайку на поворотно-похилому механізмі до упору.

7  Для регулювання нахилу відкрутіть ручку проти годинникової стрілки до моменту виходу шліців із зачеплення і нахиліть пристрій під обраним Вами кутом. Поєднайте шліци та затягніть ручку.

!!! УВАГА: Використовуйте тільки ті гвинти, які входять до комплекту.

!!! УВАГА: Для точніших параметрів кута нахилу використовуйте шайби Dp230. Схема з використання міститься всередині їхнього паковання.

2 Інструкція щодо встановлення монтажного майданчика з внутрішніми шліцами на поворотно-похилий вузол FASTenTM

1  Встановіть еластичну прокладку між майданчиком Mi218 і поворотним пристроєм.

2  Встановіть майданчик Mi218 на поворотно-похилий вузол.

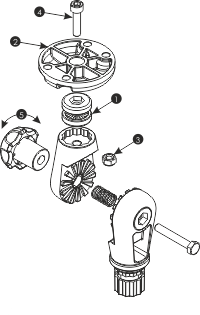

3  Вкладіть гайку в паз, як показано на схемі.

4  Закрутіть гвинт через майданчик Mi218 у гайку на поворотно-нахильному механізмі, до упору.

5  Для регулювання нахилу відкрутіть ручку проти годинникової стрілки до моменту виходу шліців із зачеплення і нахиліть пристрій під обраним Вами кутом. Поєднайте шліци та затягніть ручку.

!!! УВАГА: Використовуйте тільки ті гвинти, які входять до комплекту.

3 Інструкція з використання замка

1  Зніміть корок і натисніть «UNLOCK», щоб відкрити замок.

2  Встановіть перехідник аксесуара в гніздо замка під потрібним кутом.

3  Щільно притисніть і натисніть «LOCK» для фіксації пристрою.
