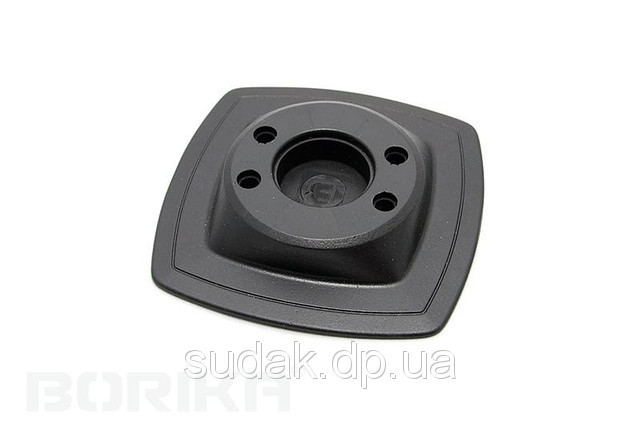

Mp224 Монтажна ПВХ-площа 110 мм

Монтажний майданчик Mp224 від фірми BORIKA стане в пригоді під час встановлення замка FASTen™ на борт надувного човна. Можна приклеїти його в будь-якій точці надувного борту.

Майданчик виготовлений із морозостійкого ПВХ і армований поліамідною шайбою.

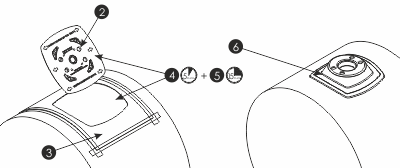

1 Інструкція з приклеювання монтажного майданчика Mp224 до надувного борту ПВХ-човника.

!!! УВАГА: Для підвищення термостійкості та міцності склеювання необхідно використовувати клей у двокомпонентній суміші з затверджувачем (art 50.02).

Перед встановленням уважно вивчіть інструкцію використовуваного клею.

1  Виберіть місце для встановлення монтажного майданчика. (Якщо Ви плануєте встановити два майданчики на одному борту, рекомендуємо встановлення на відстані 305 мм між центрами майданчиків. Це дасть змогу розмістити стіл, ручки та ін. аксесуари серії FASTenTM)

2  Вставте гайки для встановлення замка зі зворотного боку монтажного майданчика.

3  Розмістіть майданчик на борту човна. Позначте місце і закріпіть малярною стрічкою або скотчем трафарет (див. трафарет усередині паковання).

4  На очищені та знежирені спиртом або етилетатом сухі поверхні (борт і монтажний майданчик) акуратно нанесіть тонкий шар клею, використовуючи трафарет, зачекайте 3-5 хв.

5  Нанесіть другий шар клею та почекайте 5-15 хв (Клеєва плівка не має липкитися до пальців, бути каламутною або остеленою).

6  Нагріти склеювані поверхні до 60 °C, акуратно накласти монтажну ПВХ-площадку на борт і сильно притиснути (прикатати). Зняти трафарет із борту.

!!! УВАГА: З'єднання набуває достатньої міцності через 30 хв, але використання під навантаженням можливе тільки через 12 годин.

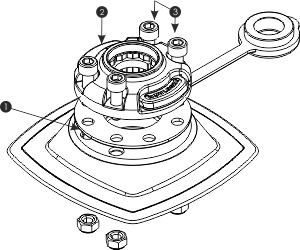

2 Інструкція зі встановлення замка на монтажну ПВХ-площадку  FASTen™

1  Розмістіть ПВХ-прокладку на майданчику.

2  Розмістіть замок логотипом до себе та помістіть отвори.

3  Закрутіть гвинти через замок у гайки на монтажному майданчику.

!!! УВАГА: Щоб уникнути проколювання балона, використовуйте тільки ті гвинти, які йдуть у комплекті.

3 Інструкція з використання замка

1  Зніміть корок і натисніть «UNLOCK», щоб відкрити замок.

2  Встановіть перехідник аксесуара в гніздо замка під потрібним кутом.

3  Щільно притисніть і натисніть «LOCK» для фіксації пристрою.
